Messen/Prüfen
Zu unseren Leistungen gehören auch hochwertige Prüf- und Messanlagen. Das Messen und Prüfen von Bauteilen und Produkten erfordert oft viel mehr Know-how und technische Raffinesse als deren eigentliche Herstellung. Aus diesem Grund sind die Anforderungen an die Entwicklung und Produktion solcher Systeme entsprechend hoch.
Auch hier profitieren Sie von unserer jahrzehntelangen Erfahrung und den strengen Qualitätskontrollen, durch die wir bei jedem Projekt höchste Genauigkeit und Wiederholbarkeit bei der Durchführung von unterschiedlichsten Tests und Messungen gewährleisten können.
Nehmen Sie gerne unverbindlich und kostenlos mit uns Kontakt auf!
phone +49 9081 27593 0 mail MAIL
Projektbeispiele
MESSAUTOMATION FÜR WENDESCHNEIDPLATTEN
- Messstation für Wendeschneidplatten
- Taktzeit: 8 Sekunden
- Stapelmagazine für kundenseitige Blister
- Rezepturanwahl erfolgt durch den Werker
- Elektrischer Rundschalttisch für Bauteiltransport in jeweilige Prüfstation
- Schnelle und hochpräzise Messung mittels Profilprojektor im Durchlichtverfahren
- Die Profilform des Bauteils wird mittels Laser-Triangulation erfasst
- Ablage der geprüften Wendeschneidplatten in Verkaufsverpackungen
PRÜFANLAGE FÜR HOLZKLÖTZE
- 100% Kontrolle für Holzklötze
- Unterschiedliche Bauteilformen (Würfel, Quader, Dreieck, Halbmond, etc.)
- Bauteile werden auf Verbrennungen, Ausbrüche, raue Stellen, etc. kontrolliert und in IO und NIO selektiert
- Taktzeit: 180–200 Stück/Minute
- Insgesamt sechs hochauflösende Kamerasysteme für jede Seite der Bausteine
- Integriertes Beleuchtungssystem angepasst auf die Bausteinfarbe
SCHRAUB- UND PRÜFANLAGE FÜR BOHRKÖPFE
- Vollautomatische Prüf- und Schraubstation mit Taktzeiten < 30 Sekunden
- Rezeptanwahl am Touchpanel
- Kameraprüfung zur Bauteilposition (Koordinatenermittlung X- und Y-Position)
- Kameraprüfung der Bauteilvorderseite und Bauteilrückseite
- hochauflösende Kameraeinheit (21 MPx)
- Gewindeprüfung (Drehmoment- und Tiefenprüfung)
- Automatischer Schraubprozess inkl. automatischer Schraubenzuführung
- Pneumatische NIO-Selektierung
- Elektrische IO-Ausschleusung in Trays

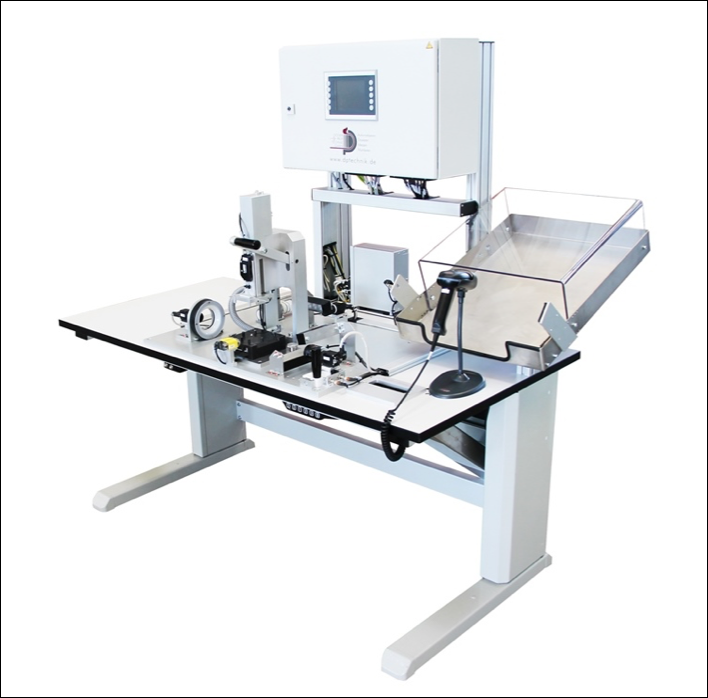

MANUELLE PRÜFSTATIONEN
- Manuelle Längeneinstellung durch einen pneumatischem Handgriff
- Die Fokussierung des jeweiligen Bauteiltyps erfolgt über einen elektrischen Stellantrieb
- Hartmetallrohlinge werden vollautomatisch mit einer hochauflösenden Kameraeinheit vermessen
- Ergonomischer Handarbeitsplatz durch elektrische Höhenverstellung
PRÜFANLAGE FÜR GEWINDE INNEN- UND AUSSENROHR
- Manuelles Beladen der Rohre durch den Werker
- Automatische Gewindeprüfung für Innenrohr und Außenrohr
- Punkt Messtaster inkl. Elektrischer Zustellbewegung
- Automatisches Handling für IO und NIO Ablage
